Der Taschenrechner

Bisher gelernt (1)

Bis jetzt haben wir gelernt:

• Zeichen auf den LEDs anzeigen
• Zahlen auf den LEDs anzeigen
• Erster Umgang mit Platzhaltern
• Einfache Berechnung (+)
• Ausführen von Programm-Teilen einmalig beim Start
• Ausführen von Programm-Teilen immer
• Reaktion auf Tasten-Drücke

Bisher gelernt (2)

Damit sollten wir eigentlich nun in der Lage sein, einen sehr einfachen Taschenrechner zu bauen. Er soll:

• Beim Start zwei Platzhalter mit 0 belegen
• Beim Drücken der linken Taste den einen Platzhalter um eins erhöhen und dessen Wert anzeigen (evt. noch vorher die Zeichenkette “l:” ausgeben)
• Beim Drücken der rechten Taste den anderen Platzhalter um eins erhöhen und dessen Wert anzeigen ( evt. auch hier noch die Zeichenkette “r:” ausgeben)
• Beim Drücken beider Tasten die Summe der beiden Platzhalter ausgeben ( evt. auch hier noch die Zeichenkette “s:” - wie Summe - ausgeben)

Laden des alten Berechnungs-Programms

Wir laden als Basis für unseren Taschenrechner das Programm aus Teil 01_06 : Platzhalter und bauen es entsprechend um. Die Programme haben wir ja jeweils als HEX-Datei auf den Calliope geladen.
Nun laden wir das HEX-File aus Teil 01_06 wieder in die Programmier-Oberfläche

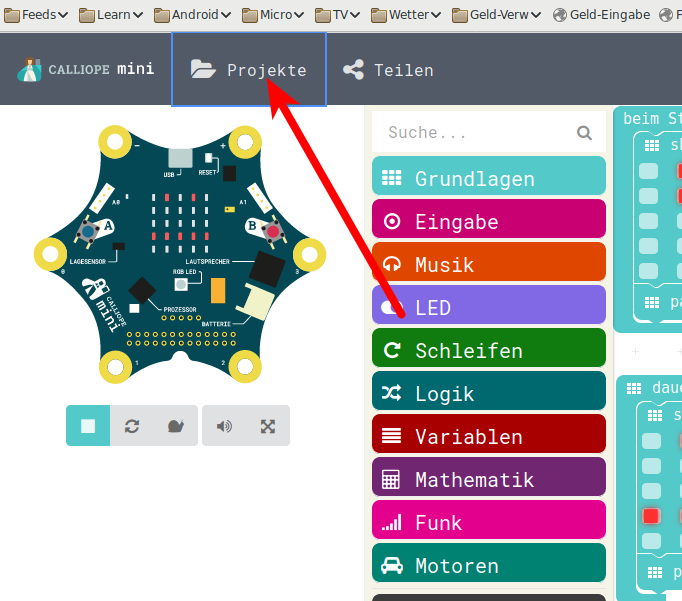

Projekte

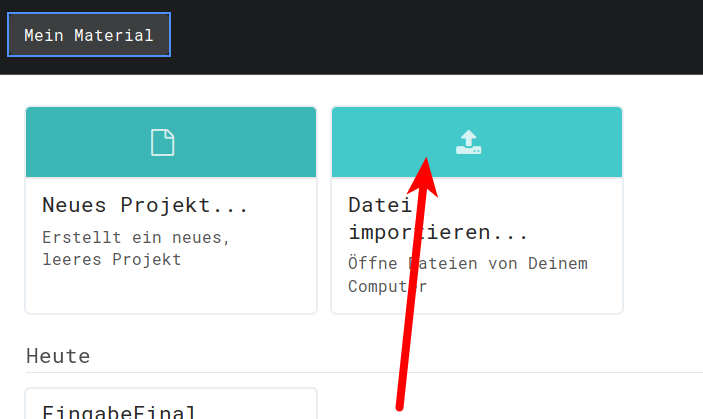

Importieren

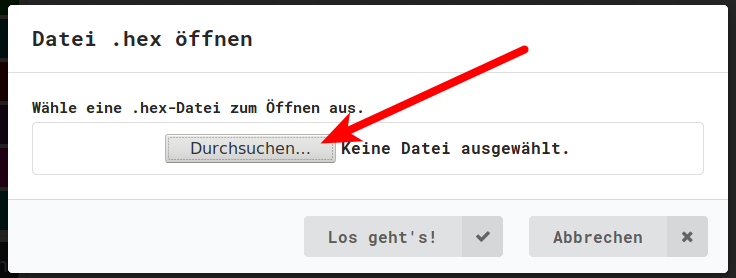

Durchsuchen

Durchsuchen

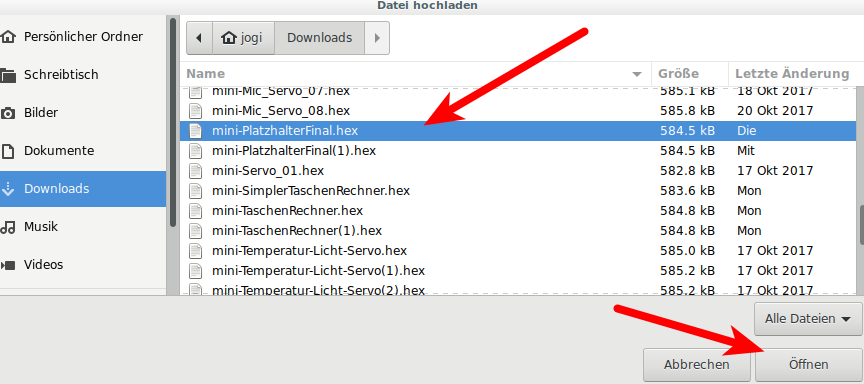

Das alte Programm (HEX-Datei) von der Platzhalter-Lektion suchen und anklicken.

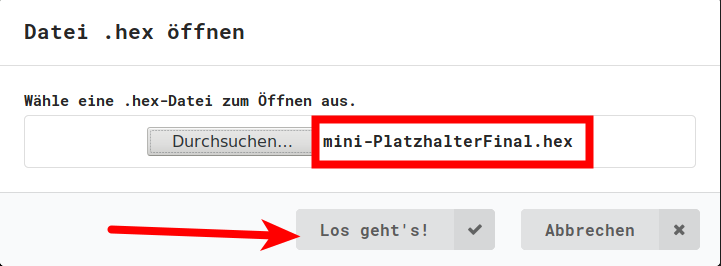

Laden

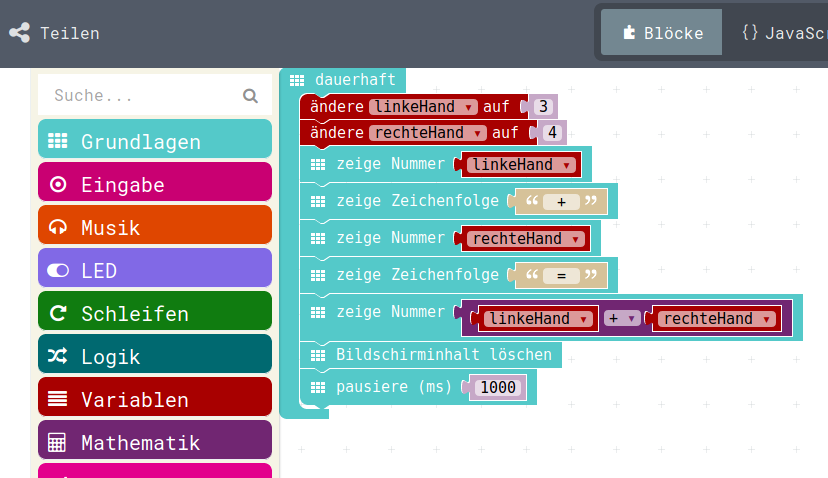

Altes Programm ist geladen

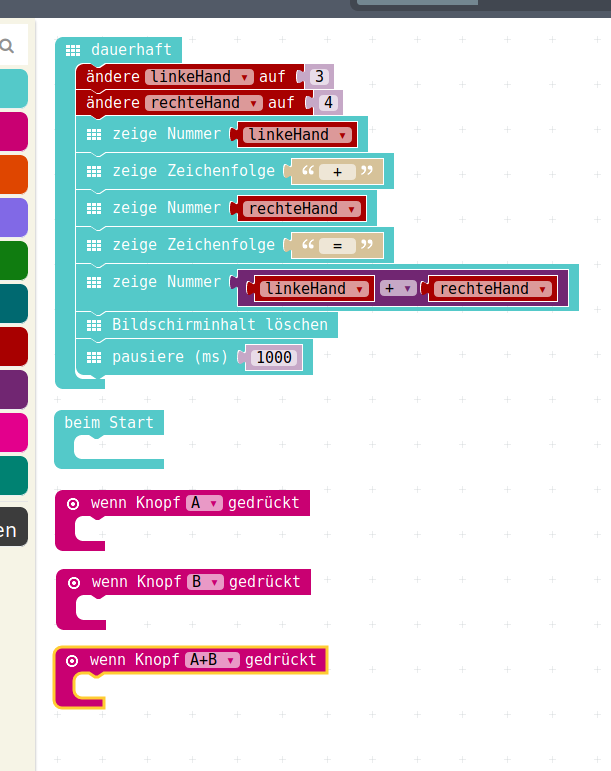

Erweitern des Programms

Das Programm wird nun mit den entsprechenden Startbedingungen erweitert:

• Beim Start
• Wenn Knopf A gedrückt
• Wenn Knopf B gedrückt
• Wenn Knopf A+B gedrückt

Die restliche Programm-Logik ist schon da oder oben beschrieben und wurde schon vorher gezeigt, darum an dieser Stelle nur noch ein Hinweis und dann eine “Musterlösung”.

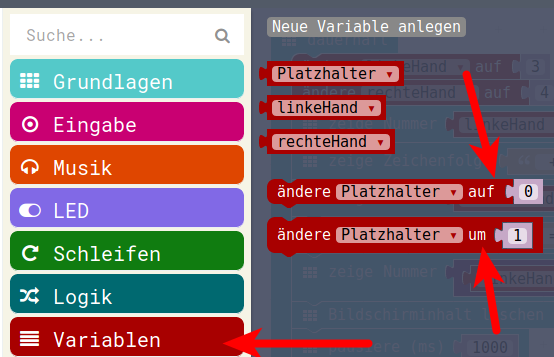

Platzhalter/Variablen , Achtung

Bei den Variablen befinden sich zwei sehr ähnlich klingende Befehle:

• Der eine ist für die Belegung zum Beispiel beim Starten zuständig, er belegt die Variable mit einem konkreten Wert, er initialisiert die Variable AUF den angegebenen Wert.
• Der andere Befehl nimmt den Wert in der Variable und ändert ihn UM den angegebenen Wert, er führt also eine Berechnung mit dem Wert durch. Diesen Befehel brauchen wir beim Drücken der Tasten.

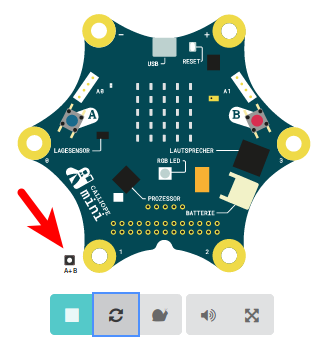

Simulator : A+B drücken

Da man im Simulator nur einen Mouse-Zeiger hat und damit nicht gleichzeitig die beiden Tasten A+B klicken kann, blendet der Simulator bei Notwendigkeit eine zusätzliche “A+B”-Taste ein. Diese gibt es nur im Simulator, auf dem echten Calliope drückt man einfach beide Tasten gleichzeitig.

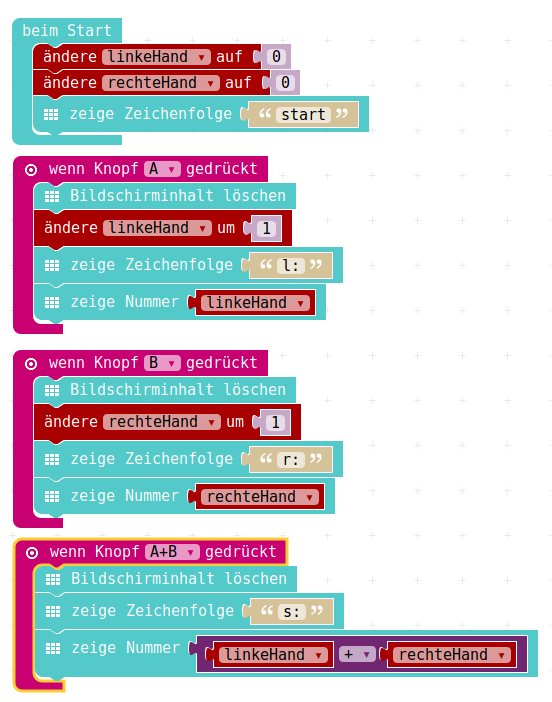

“Musterlösung”

Eine mögliche “Musterlösung”

JavaScript-Code

Finales Taschenrechner-Programm.

let rechteHand = 0
let linkeHand = 0
input.onButtonPressed(Button.A, () => {
    basic.clearScreen()
    linkeHand += 1
    basic.showString("l:")
    basic.showNumber(linkeHand)
})
input.onButtonPressed(Button.B, () => {
    basic.clearScreen()
    rechteHand += 1
    basic.showString("r:")
    basic.showNumber(rechteHand)
})
input.onButtonPressed(Button.AB, () => {
    basic.clearScreen()
    basic.showString("s:")
    basic.showNumber(linkeHand + rechteHand)
})
linkeHand = 0
rechteHand = 0
basic.showString("start")

Download Hex-Code

Hex-code
